ATM Stand
Sofort verfügbar, Lieferzeit: 1-3 Werktage *
349,00 €
07171 87 12 0
Produkt

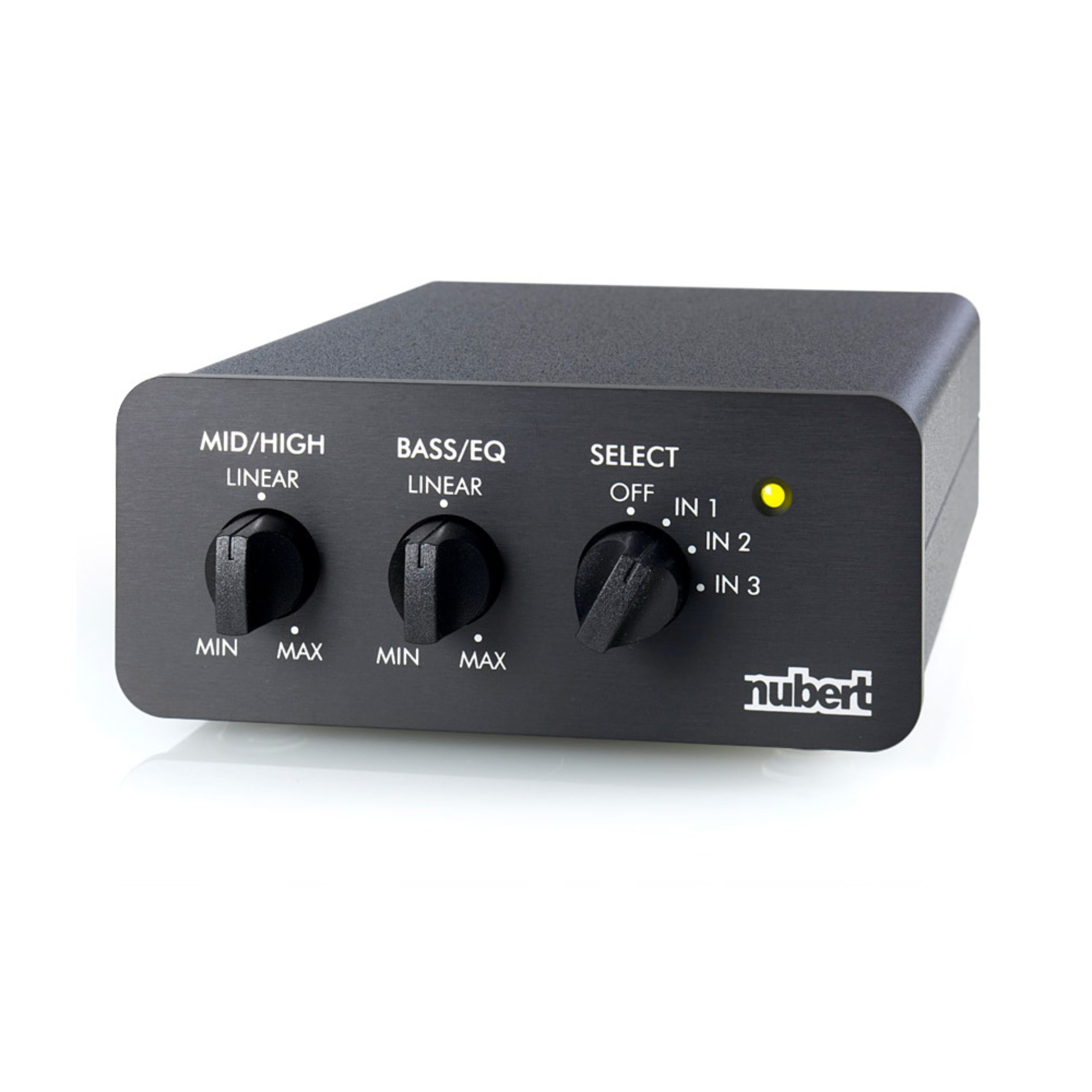

Das Aktive Tuning Modul Standbox wurde für alle Lautsprecher im Vollformat entwickelt, einschließlich kleiner Modelle wie der nuBox 483 oder der nuLine 244. Es kann auch verwendet werden, um Lautsprecher anderer Hersteller akustisch zu optimieren. Das Aktive Tuning Modul aktiviert ungenutzte Reserven im Tieftonbereich und ermöglicht zudem eine präzise Klangregelung des Bass- sowie des Mitten- und Höhenbereichs.
Für Regalboxen, Wandlautsprecher und andere kleinere Lautsprecher haben wir das ATM Kompaktbox entworfen.
Nubert Tuning Module sind keine Massenware, sondern werden mit großer Sorgfalt und größtenteils in Handarbeit gefertigt und führen deshalb mit Stolz das Prädikat „Made in Germany“.

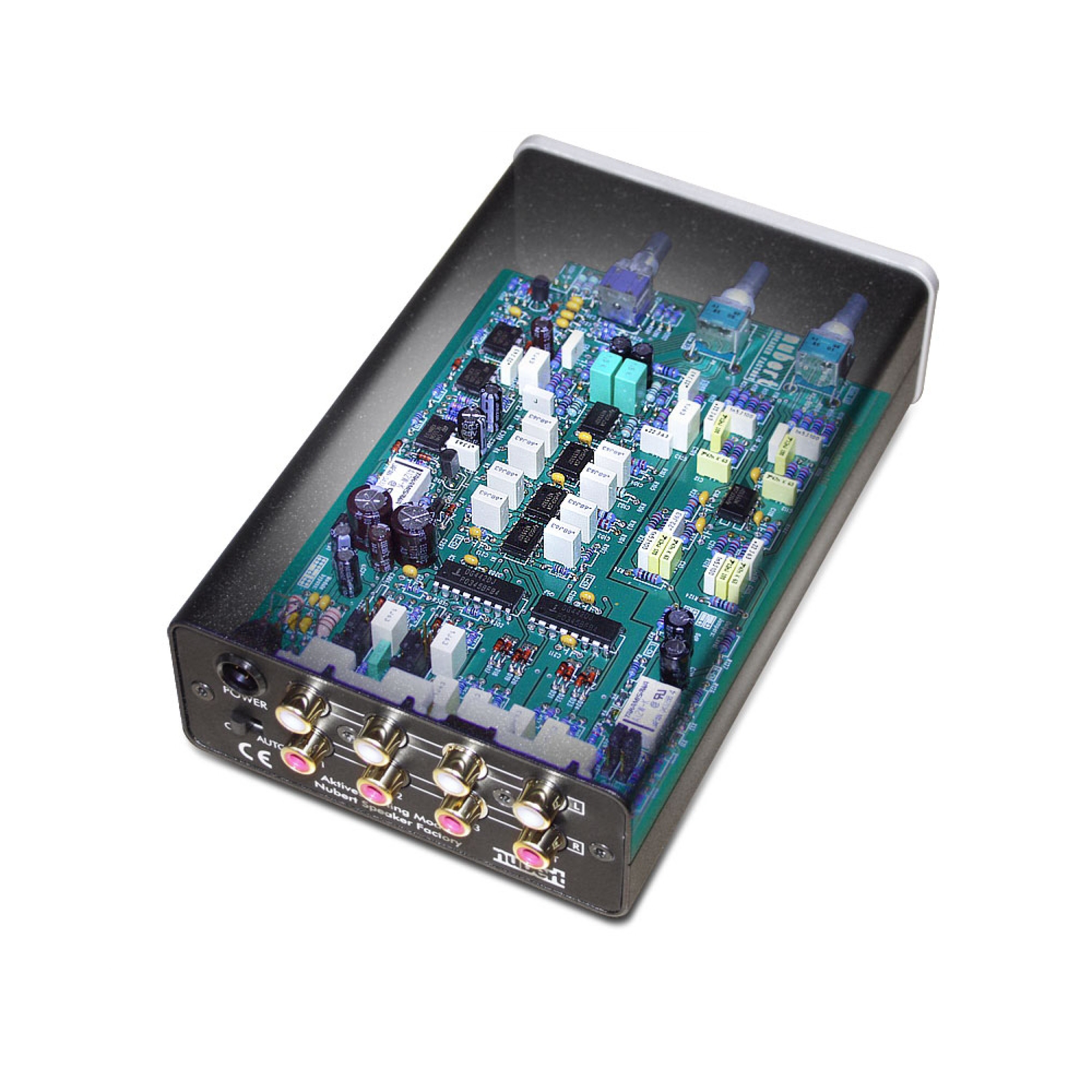

Es kommen ausschließlich hochwertige, speziell selektierte Bauteile zum Einsatz, um den extrem hohen Dynamikumfang von 124 Dezibel zu gewährleisten. Das garantiert höchste Signalreinheit und schließt schädliche Klangeinflüsse durch die Einbindung eines Tuning Moduls in die Wiedergabekette aus. Das Aktive Tuning Modul steckt in einem edlen Gehäuse aus gebürstetem, schwarz eloxiertem Aluminium.
Das Funktionsprinzip der Aktiven Tuning Module
Das Gehäusevolumen einer Box beeinflusst die Basswiedergabe. Vereinfacht: Je kleiner der Lautsprecher, desto geringer der Tiefgang – selbst, wenn die verbauten Chassis prinzipiell tiefere Frequenzen wiedergeben könnten. Günther Nuberts Mittel dagegen: „Bremst“ das Gehäuse die Tieftonwiedergabe, muss der Verstärker in den unteren Lagen eben mehr „Gas geben“.
Damit der Verstärker diese Reserven aktivieren kann, zwingt das Aktive Tuning Modul ihn, mehr Leistung in dem vom Pegelabfall betroffenen Bereich bereitzustellen und verschiebt damit die untere Grenzfrequenz der Box. Dadurch wird die Tieftonperformance des Lautsprechers hörbar verbessert. Bei geringen Abhörpegeln lässt sich mit dieser cleveren Schaltung eine Art „Loudness-Effekt“ erzielen.

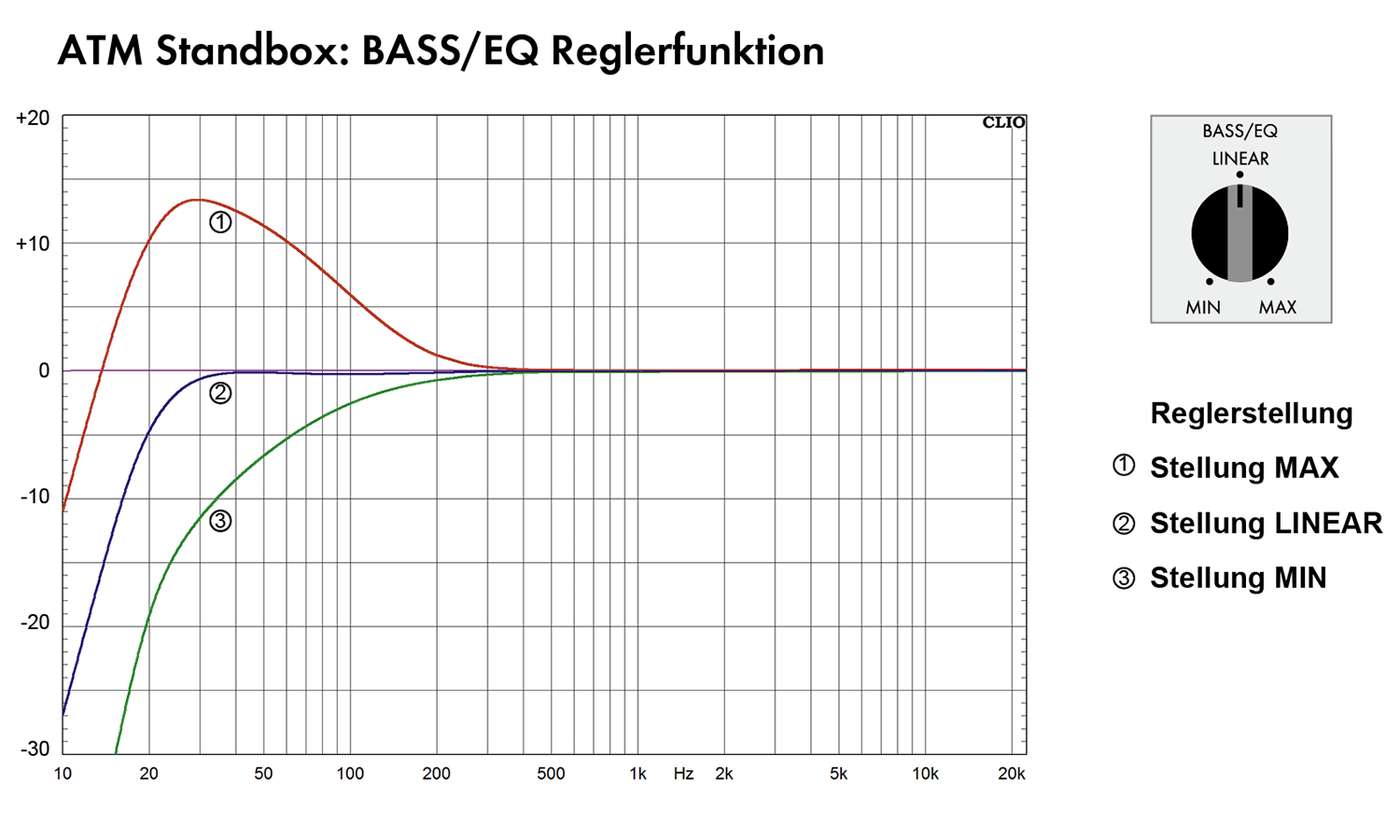

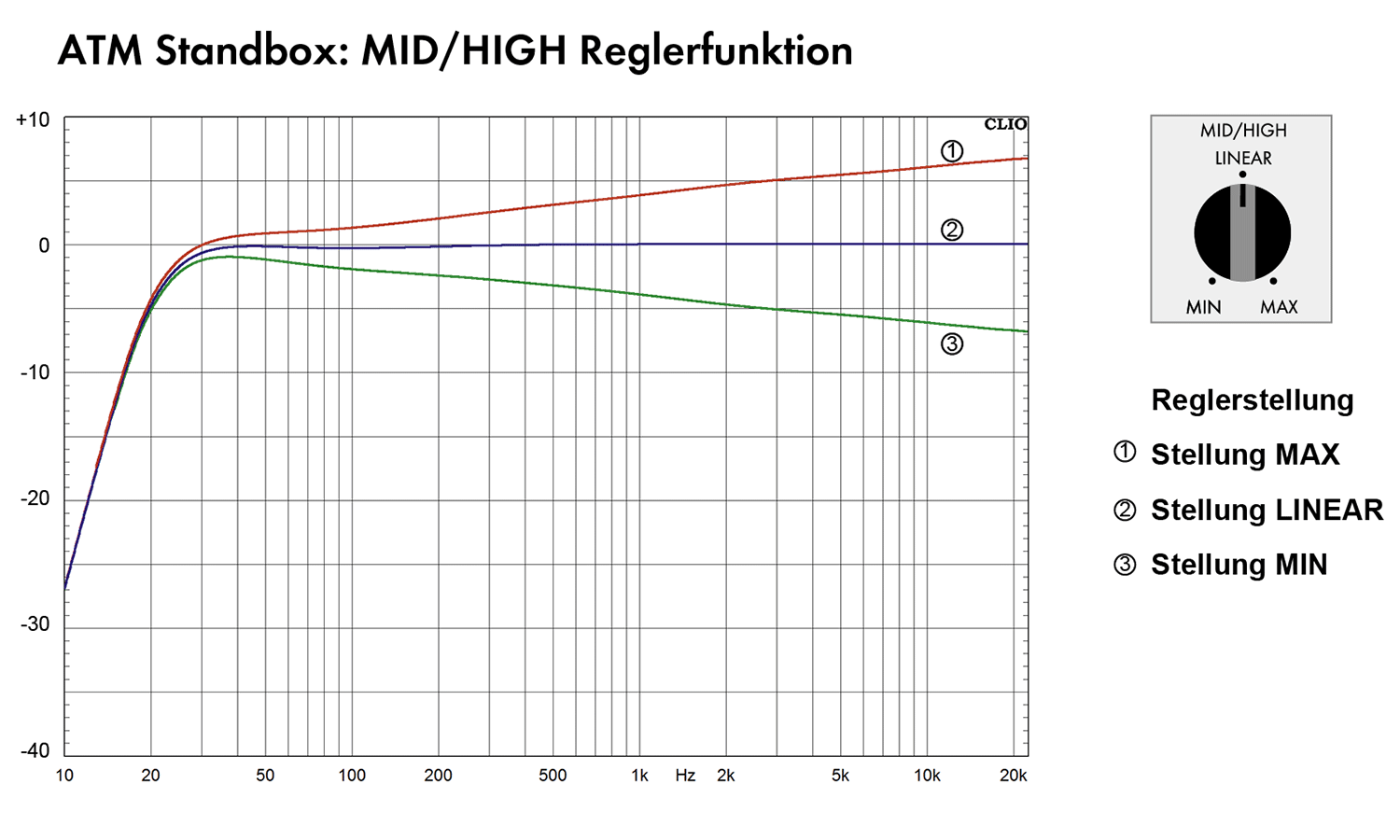

Der zweite Vorteil der Aktiven Tuning Module ist die komfortable Klangregelung. Mithilfe präziser Drehregler für den Bassbereich sowie die mittleren und hohen Frequenzen lässt sich das Wiedergabespektrum bestmöglich dem eigenen Geschmack anpassen oder für die Hörumgebung beziehungsweise die Aufnahme abstimmen. Dabei bleibt der grundsätzliche Charakter des Musikstücks erhalten, weil Höhen oder Bässe gleichmäßig intensiviert oder abgesenkt und nicht punktuell „verbogen“ werden, wie das übliche Klangregler oder minderwertige Equalizer tun.
Installation eines Aktiven Tuning Moduls

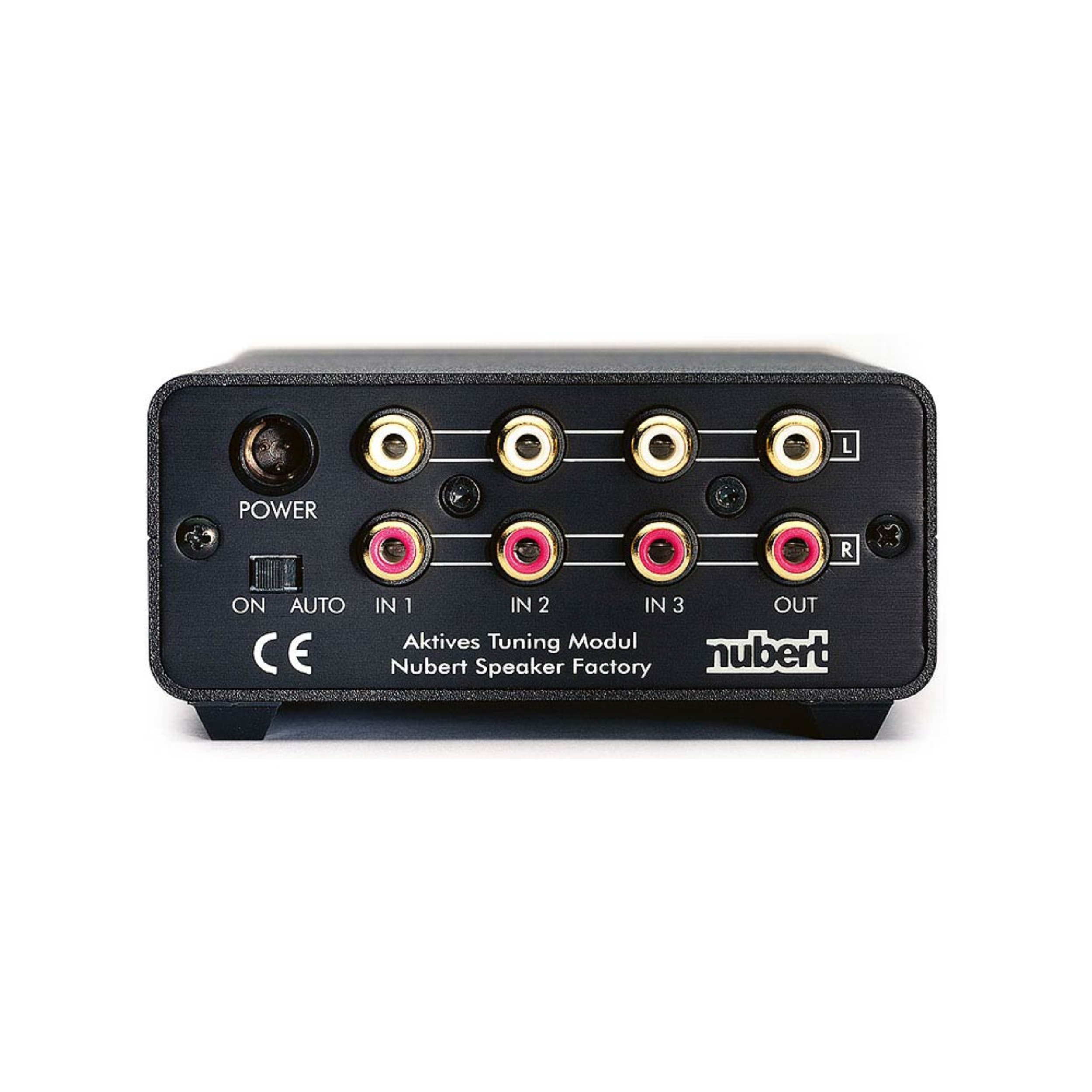

Aktive Tuning Module können auf zwei Arten in eine moderne Wiedergabekette eingebunden werden: entweder zwischen Zuspieler und Verstärker oder zwischen Vorstufe und Endstufe. Die erste Variante funktioniert nahezu überall, solange Verstärker und Player über analoge Cinch-Eingänge respektive -Ausgänge verfügen. Auf diese Weise lassen sich je nach ATM-Version bis zu drei Quellgeräte verbinden und über einen Drehwahlschalter am Modul selektieren.
Die zweite Verbindungsart ist besonders für Stereoanlagen gedacht, bei denen separate Vor- und Endstufen zum Einsatz kommen. Manche Vollverstärker, die sich intern „auftrennen“ lassen, beziehungsweise über Monitor-Eingänge verfügen, eignen sich ebenfalls für diese Anschlussvariante. Bitte beachten Sie: Diese Art Vollverstärker wird immer seltener angeboten; entsprechend ausgestattete AV-Receiver sind nahezu völlig vom Markt verschwunden. Sollten Sie über eine hochintegrierte Anlage wie einen Netzwerk-Receiver ohne entsprechende Anschlüsse verfügen oder Zuspieler nutzen, die ausschließlich digitale Ausgänge bieten, können Sie an diesen kein ATM betreiben!
Ebenso wenig lassen sich Aktive Tuning Module an die Lautsprecherausgänge eines Verstärkers anschließen.
Bitte konsultieren Sie bei Interesse am besten unser Beratungs-Team, um die für Ihr System optimale Anschlussart zu ermitteln!
Lieferumfang:
- ATM-Modul
- Koffer
- Netzteil
- 2 x Cinchkabel, je 0,8 m
Sicherheitshinweise
Nubert electronic GmbH
Nubertstraße 1, 73529 Schwäbisch Gmünd, Deutschland
Email: info@nubert.de Telefon: +49 07171 - 8712-0
Bestimmungsgemäßer Gebrauch
Das Gerät ist ausschließlich zur Tonwiedergabe in trockenen Räumen bestimmt. Verwenden Sie das Gerät nur so, wie in dieser Bedienungsanleitung beschrieben. Jegliche andere Verwendung (besonders sicherheitsrelevante oder medizinische Anwendung) gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen. Es wird durch die Nubert electronic GmbH keinerlei Haftung für Schäden übernommen, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind. Vor der Inbetriebnahme sind die Sicherheitshinweise und die Installationsanleitung aufmerksam durchzulesen. Bewahren Sie dieses Dokument so auf, dass Sie jederzeit Zugriff darauf haben. Weiterhin ist es auch an mögliche Nachbesitzer zu übergeben.
Sicherheitshinweise
Bereits vor dem Anschließen und der Inbetriebnahme des Gerätes ist die gesamte Bedienungsanleitung, insbesondere die Sicherheitshinweise, vollständig zu lesen. Beachten Sie unbedingt zu Ihrer eigenen Sicherheit alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf dem Gerät. Es dürfen vom Nutzer außer den beschriebenen Handgriffen keine Arbeiten am Gerät vorgenommen werden.
Allgemeine Hinweise
Betreiben Sie dieses Gerät nie unbeaufsichtigt!
Gefahr eines elektrischen Schlags!
Um das Risiko eines elektrischen Stromschlags zu vermeiden, darf das Gerät und das Netzteil nicht vom Bediener geöffnet werden. Es befinden sich im Inneren keine vom Bediener zu wartenden Teile. Servicearbeiten und Reparaturen bleiben den von Nubert autorisierten, qualifizierten Fachkräften vorbehalten. Wenden Sie sich im Servicefall direkt an die Nubert electronic GmbH (info@nubert.de)!
Erstickungsgefahr!
Lassen Sie niemals Kinder unbeaufsichtigt das Gerät benutzen oder mit der Verpackung spielen! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät abziehen können! Diese Teile könnten verschluckt werden und zum Ersticken führen. Im Falle eines Verschluckens suchen Sie sofort einen Arzt auf!
Gefahr von Verletzungen oder Beschädigungen!
Wenn Sie das Gerät bewegen, so tun Sie das mit der nötigen Vorsicht, um Verletzungen und Beschädigungen zu vermeiden!
Achtung!
Da dieses Gerät nur mittels Ziehen des Netzteils aus der Steckdose vollständig vom Netz getrennt werden kann, muss es so aufgestellt werden, dass Sie freien Zugriff auf das Netzteil haben. Besteht einer der folgenden Sachverhalte, so ist das Gerät sofort auszuschalten und vom Netz zu trennen. Wenden Sie sich umgehend an die Nubert electronic GmbH (info@nubert.de)!
- Das Gerät oder das Netzteil wurde beschädigt oder ist gestürzt
- Netzkabel oder Netzstecker sind beschädigt
- Gegenstände oder Flüssigkeit sind in das Gerät oder das Netzteil gelangt
- Das Gerät war/ist übermäßiger Feuchtigkeit oder Regen ausgesetzt
- Das Gerät funktioniert nicht ordnungsgemäß oder weist eine deutliche Leistungsminderung auf
- Das Gerät riecht verbrannt, entwickelt Rauch oder gibt ungewohnte Geräusche von sich
Verwenden Sie nur von Nubert empfohlenes Zubehör!
Aufstellhinweise
Achtung!
Ein instabiler Aufstellungsort kann zu einer Beschädigung des Geräts führen.
- Stellen Sie das Gerät nur auf einer ebenen, stabilen Unterlage auf und stellen Sie sicher, dass es nicht umgestoßen werden kann!
- Achten Sie auch darauf, dass kein unbeabsichtigter Zug an den Kabeln entstehen kann, um ein Herabziehen des Geräts oder Beschädigung der Anschlussbuchsen zu vermeiden!
- Halten Sie starke mechanische Erschütterungen von dem Gerät fern!
Achtung!
Übermäßiger Wärmestau im Inneren des Geräts oder des Netzteils kann die Lebensdauer des Geräts verkürzen oder zum Brand führen.
- Decken Sie das Gerät/Netzteil und dessen Lüftungsöffnungen nie ab! Stellen Sie sicher, dass ausreichend Freiraum und Luftzirkulation um das Gerät/Netzteil herum gewährleistet ist.
- Betreiben Sie das Gerät/Netzteil nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen!
- Setzen Sie das Gerät/Netzteil nicht der direkten Sonneneinstrahlung aus!
- Stellen Sie niemals brennende Kerzen oder ähnliche offene Brandquellen auf das Gerät/Netzteil!
Gefahr einer Explosion!
Durch Aufstellung an ungeeigneten Orten können Explosionen verursacht werden. Benutzen Sie das Gerät nicht:
- in feuer- oder explosionsgefährdeten Umgebungen!
- bei extrem niedrigen oder extrem hohen Temperaturen!
- in der Nähe von entzündlichen Gasen oder Dämpfen!
- in der Nähe von starkem Staub!
- in der Nähe von leicht brennbaren Materialien!
Gefahr eines Stromschlages!
Das Netzteil führt im Inneren Netzspannung. Es besteht daher die Gefahr eines tödlichen elektrischen Schlages.
- Fassen Sie das Netzteil niemals mit feuchten Händen an!
- Verwenden Sie Gerät und Netzteil nur an einem trockenen Ort!
- Betreiben Sie sie nicht im Freien oder in Feuchträumen!
- Gerät und Netzteil müssen vor Flüssigkeiten aller Art, auch Tropf- und Spritzwasser, geschützt werden.
- Stellen Sie keine Gefäße mit Flüssigkeiten (z. B. Blumenvasen) auf Gerät oder Netzteil oder in die unmittelbare Nähe!
- Wird das Gerät / Netzteil aus kalter Umgebung in einen warmen Raum gebracht, so kann sich im Inneren Kondenswasser bilden. Warten Sie mit dem Einstecken des Netzteils, bis Gerät und Netzteil Raumtemperatur angenommen haben und trocken sind!
- Es dürfen durch die Lüftungsschlitze keine Gegenstände oder Fremdkörper in das Netzteil gelangen.
- Sollten Gerät oder Netzteil mit Flüssigkeiten in Berührung gekommen oder sollten Gegenstände ins Geräteinnere gelangt sein, so ziehen Sie bitte sofort das Netzteil aus der Steckdose und kontaktieren Sie die Nubert electronic GmbH!
Anschlusshinweise
Allgemeine Anschlusshinweise
- Schließen Sie das Netzteil erst ans Netz an, wenn alle anderen Anschlüsse ausgeführt sind!
- Für die Anschlüsse verwenden Sie bitte nur die vorgesehenen Kabel bzw. Steckverbindungen! Andernfalls können Beschädigungen oder Fehlfunktionen die Folge sein.
- Wenn Sie Anschlüsse am Gerät trennen wollen, so ziehen Sie immer am Stecker, niemals am Kabel!
- Achten Sie auf einen festen Sitz aller Stecker in den Buchsen!
- Verwenden Sie nur von Nubert empfohlene Kabel und entsprechendes Zubehör!
Gefahr eines elektrischen Schlages!
Durch fehlerhafte Netzversorgungsanlagen oder überhöhte Netzspannung kann es zu elektrischen Schlägen kommen.
- Alle Netzversorgungs- oder Antennenanlagen, die mit dem Gerät verbunden werden, müssen den geltenden gesetzlichen Vorschriften und Bestimmungen entsprechen und fachgerecht von einem zugelassenen Installationsbetrieb ausgeführt sein.
- Es darf ausschließlich das mitgelieferte Steckernetzteil verwendet werden, um das Gerät anzuschließen. Das Netzteil und dessen Stecker dürfen keinesfalls modifiziert werden.
- Stellen Sie sicher, dass die Netzspannung an Ihrem Ort mit den Anforderungen des Geräts übereinstimmt! Die korrekte Stromversorgung kann dem Aufdruck auf dem Steckernetzteil entnommen werden. Das Gerät darf nicht an andere Stromversorgungen angeschlossen werden.
- Achten Sie bei der Verlegung der Kabel darauf, dass diese nicht beschädigt werden können (beispielsweise durch Erwärmung oder mechanische Belastung)! Achten Sie dabei besonders auf die Bereiche der Stecker und Verteiler!
Achtung!
Überspannungen im Stromnetz (beispielsweise durch Blitzschlag) können Gerät und Netzteil beschädigen oder zerstören.
- Eine gewisse Sicherheit vor zu hohen Spannungen im Stromnetz kann ein Überspannungsschutzelement bieten.
- Größtmögliche Sicherheit vor Beschädigung kann jedoch nur vollständige Trennung Ihrer Geräte vom Stromnetz und den Antennenanlagen bieten. Ziehen Sie daher bei Gewitter oder Blitzschlaggefahr das Netzteil aus der Steckdose und eventuelle Antennenstecker von Ihrer HiFi-Anlage ab!
- Wird das Gerät über einen längeren Zeitraum nicht benutzt oder ist es unbeaufsichtigt, so sollte die Stromzufuhr unterbrochen werden. Ziehen Sie das Netzteil aus der Steckdose!
Pflegehinweise
Achtung!
Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigung führen.
- Ziehen Sie vor der Reinigung des Geräts stets das Netzteil aus der Steckdose!
- Reinigen Sie das Gerät regelmäßig mit einem weichen, maximal leicht angefeuchteten Tuch! Zur Reinigung von hartnäckigen Flecken kann auch mildes Seifenwasser verwendet werden. Verwen den Sie keinesfalls scharfe Reinigungs- oder Lösungsmittel wie Benzin, Spiritus und Ähnliches!
- Stellen Sie vor der Wiederinbetriebnahme sicher, dass alle Anschlüsse korrekt sind, keine Kurzschlüsse vorliegen und sowohl Gerät als auch Netzteil vollständig trocken sind.
Dazu Passt
Wir bieten nicht nur Zubehör, sondern auch die passenden Produkte, die mit dem Zubehör verwendet werden können.
Unsere Empfehlungen
Am besten funktioniert unser Zubehör in Kombination mit unseren Empfehlungen, die sich in der Praxis bewährt haben.
Downloads
Technische Informationen
| Gerätetyp: | Aktives Tuning Modul |
|---|---|
| Breite: | 10,9 cm |
| Höhe: | 5,0 cm |
| Tiefe: | 19,0 cm |
| Gewicht: | 0,56 kg / 0,151 kg (Modul / Netzteil) |
| Verpackungsmaße (B x H x T): | 35,0 cm x 32,0 cm x 10,0 cm |
| Versandgewicht: | 1,9 kg |
| Leistungsaufnahme im Standby: | 0,3 W |
| Standardfarbe: | Schwarz |
| Farbe: | Schwarz |
| Lieferumfang: | ATM-Modul, Steckernetzteil, Stereo-Clinch Kabel 0,8m, Bedienungsanleitung |
| Ursprungsland: | Deutschland |
| WEEE-Reg. Nr.: | DE 48888173 |
| Bedienung am Gerät: | Drehregler |
| Audio-Cinch Eingänge: | 3 |
| Audio-Cinch Ausgänge: | 1 |
